是整个系统的主要竖向支撑受力构件

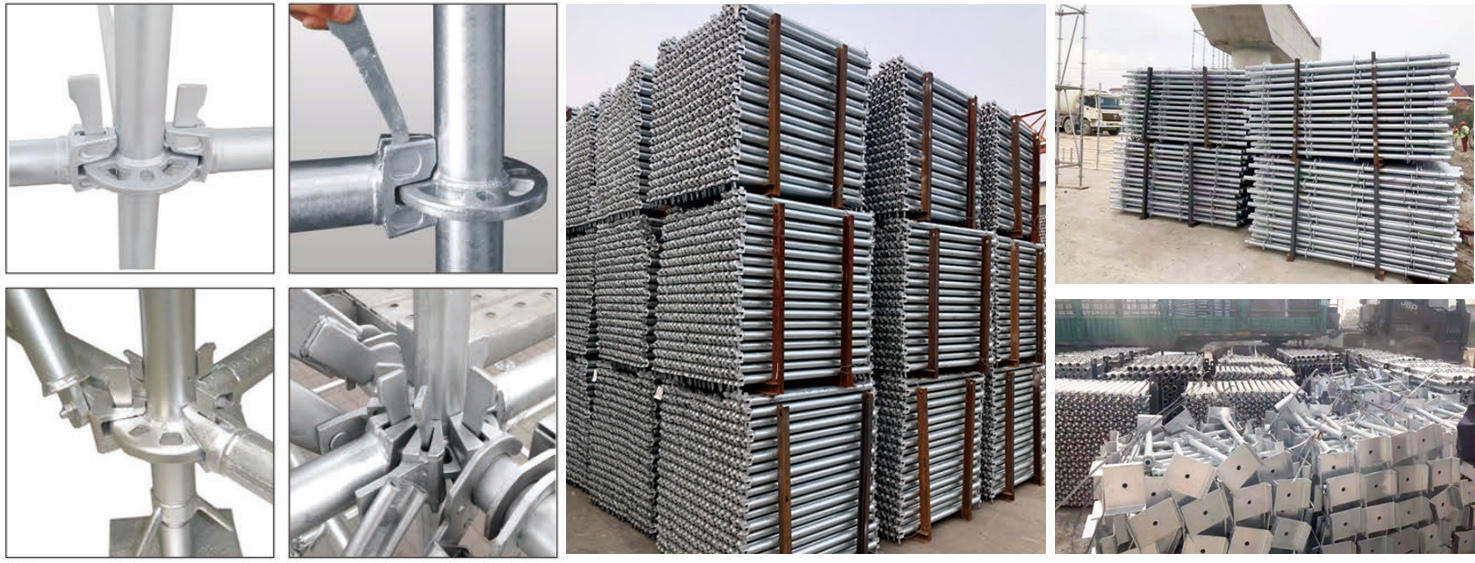

承插型盘扣式脚手架:立杆采用套管承插链接，横杆和斜拉杆采用杆端扣接头卡入连接盘，用楔形插销链接，形成结构几何不变体系的钢管支架。 承插型盘扣式钢管支架由立杆、横杆、斜拉杆、可调下托及可调上托等构成。根据其用途可分为模板支架和脚手架两类。 盘扣式脚手架不仅使工程更加的安全和美观，还能降低成本，节约木材资源。省时省工省料，更有安全保障。盘扣式脚手架的盘扣节点应由焊接于立杆.上的连接盘、横杆杆端扣接头和斜拉杆杆端接头组成。 (盘扣脚手架租赁、西藏盘扣脚手架租赁）
| 型号 Model | 规格 Spec (mm) | 材质 Texture |
| B-XG-600*1500 | 中42*2.75*1610 | Q195 |
| B-XG-900*1500 | 中42*2.75*1710 | Q195 |
| B-XG-1200*1500 | 中42*2.75*1860 | Q195 |
| B-XG-1500*1500 | 中42*2.75*2040 | Q195 |
| B-XG-1800*2000 | 中42*2.75*2620 | Q195 |
| B-XG-2100*2000 | 中42*2.75*2810 | Q195 |
承插型盘扣式脚手架与传统钢管优势分析:
Economic advantages analysis between disk lock steel tubular scaffold and traditional steel tubular scaffold:
| 对比项目 | 盘扣架 | 钢管扣件 | 节约费用(平*) | 备注 | |
| 成品汇总 | |||||
| 1 | 材料租赁成本(元/平米) | 14.24 | 7.91 | -6.33 | |
| 2 | 材料损耗成本(元/平米) | 0.50 | 3.66 | 3.16 | 本对比为叠加 了内架材料费 与人工费综合 考虑总包的经 济效益 |
| 3 | 运输成本(元/平米) | 2.37 | 3.60 | 1.23 | |
| 4 | 施工人工成本(元/平米) | 30.86 | 46.76 | 15.90 | |
| 5 | 机械成本(元/平米) | 1.35 | 2.32 | 0.97 | |
| 总计 | 49.32 | 64.25 | 14.93 | ||
| 以建筑面积1390m2,4.5米层高房间建为例,盘扣架1.5m间距,扣件架0.8m间距,每层节约总费用为14.93*1390=20752.7元 | |||||
立杆承载力列表:
Vertical bearing capacity:
| 步距 | 单支立杆承载力允许值(KN) | |||
| 0.9*0.9 | 1.2*1.2 | 1.5*1.5 | 1.8*1.8 | |
| 1.0 | 65 | 62 | 59 | 55 |
| 1.5 | 50 | 47 | 43 | 40 |
| 2.0 | 35 | 30 | 25 | 20 |
(盘扣脚手架租赁、西藏盘扣脚手架租赁、拉萨市盘扣脚手架租赁、日喀则市盘扣脚手架租赁、昌都市盘扣脚手架租赁、林芝市盘扣脚手架租赁、山南市盘扣脚手架租赁、那曲市盘扣脚手架租赁）
是整个系统的主要竖向支撑受力构件
连接于立杆之间的水平杆件，与立杆形成格构形式，加强立杆的承载能力
连接于架体竖向格构的对角线上，与立杆、横杆形成三角形格构，使架体竖向更加稳
用于架体底部底座和基础立杆（未装立杆连接管的立杆，用于标准基座上方第一根竖向支撑杆件）之间的短杆
分散受力
调节高度以适应基础及建筑物标高：底座与基础垫板相关，将荷载传给基础
调节高度以适应基础及建筑物标高：拖撑与模板龙骨相关，将荷载传给架体

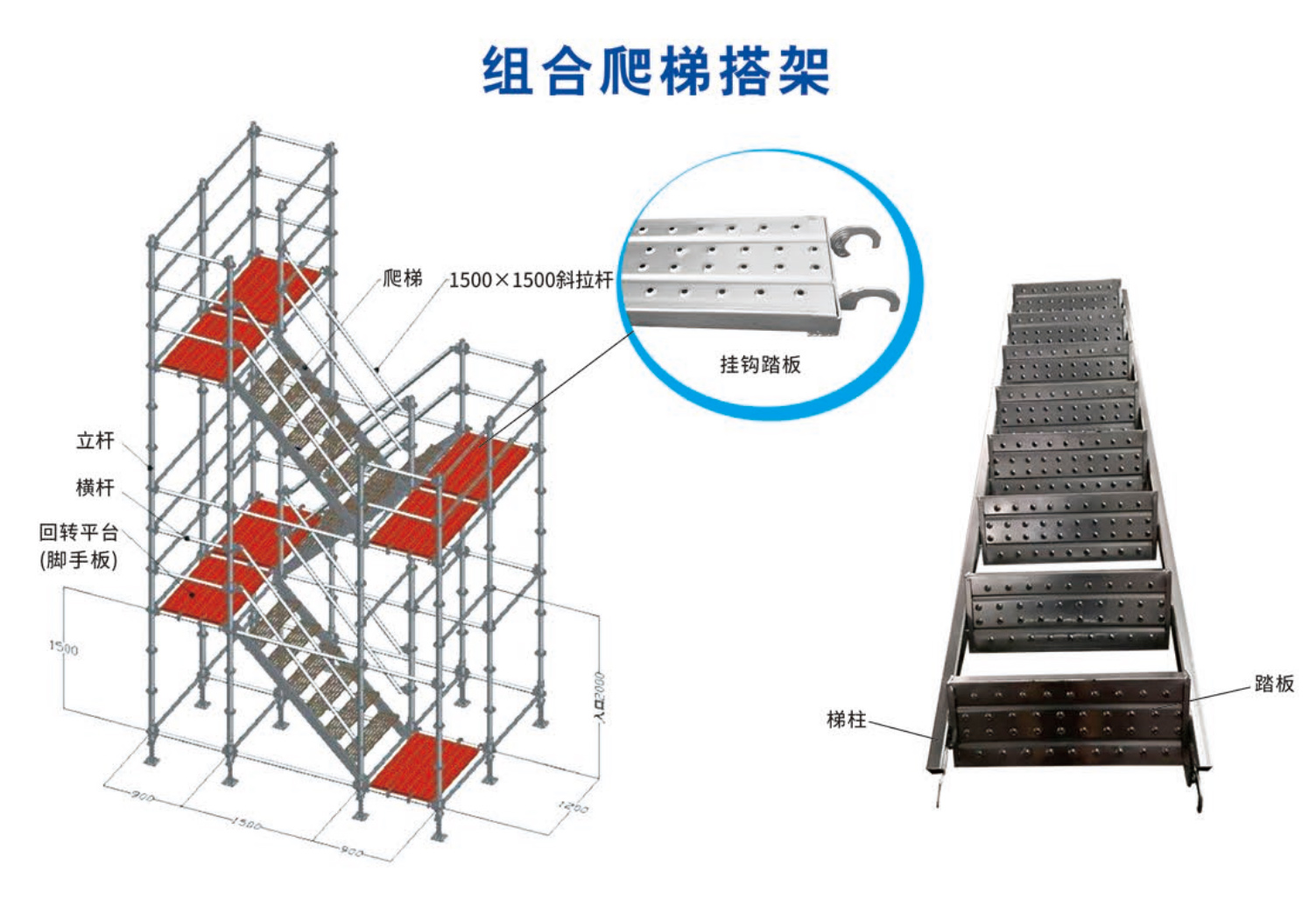

用于工人在架体间行走
依脚手架配置图尺寸放样后，将[下托]排列至定点。
将[350mm起步立杆]短头( 150mm )朝下套入可调底座上方，下缘完全置于扳手受力平面的凹槽内。
将[横杆]两头套入圆盘小孔位置使横杆头前段抵住立杆圆管,再以楔形销贯穿小孔敲紧固定。

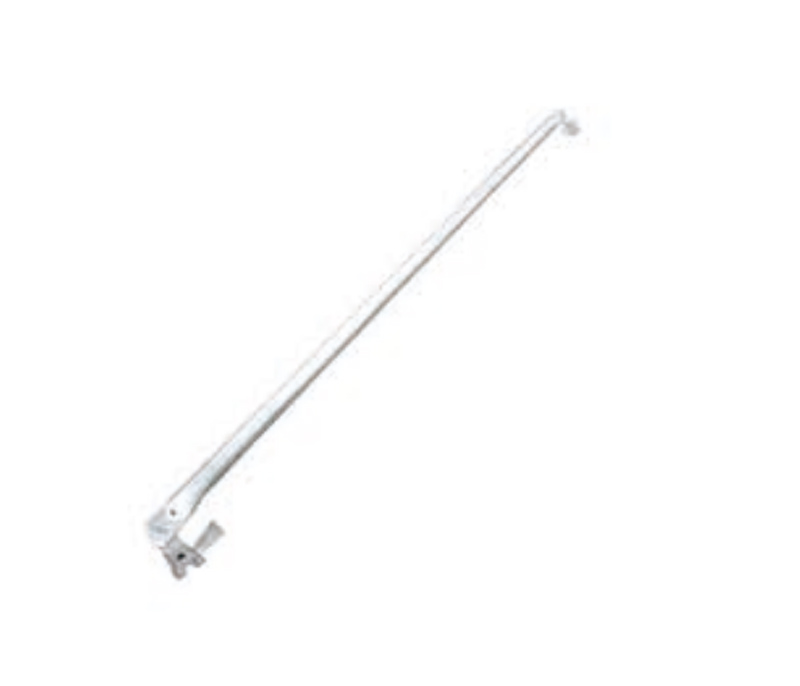

将[斜拉杆]全部依顺时针或全部逆时针方向组搭，将斜杆套入圆盘大孔位置,使斜杆头前端抵住主架圆管，再以斜楔贯穿大孔敲紧固定。(注意:斜杆具有方向性，方向相反即无法搭建)
将[上托]牙管插入立杆管中，再以扳手调整至所需高度。
